3D Punktwerte (Scores 3D plot)

Der 3D-Punktwerte Plot fügt dem Punktwerte Plot eine zusätzliche dritte Hauptkomponente hinzu und zeigt die Beziehung zwischen den Proben und die Variation unter den gewählten Faktoren.

Im Falle einer PCA-Kalibrierung lässt sich im Punktwerte Plot sehr gut eine ܜbersicht des qualitativen Ergebnisses der Kalibrierung darstellen. Im Idealfall sind alle Kalibrierungsproben einer zuvor definierten Gruppe ( siehe Kalibrierungsassistent - Schritt 2 ) zugeordnet und die jeweiligen Gruppen befinden sich räumlich getrennt in der Punktwertedarstellung.

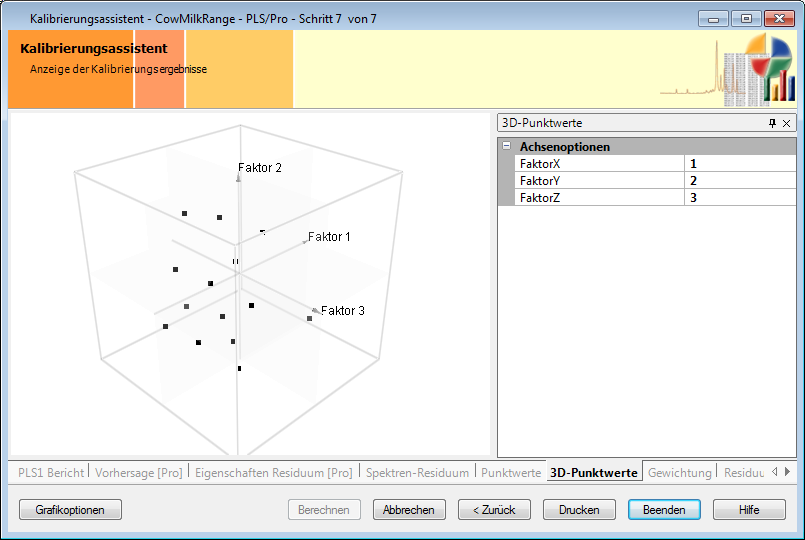

Ein typischer 3D-Punktwerte Plot ist unten dargestellt:

Folgende Optionen zur Anpassung der 3D-Grafik stehen zur Verfügung:

• Rechtsklick und Halten der Maustaste bewegt die gesamte Grafik in der Darstellungsebene.

• Halten der **Shift-**Taste und Bewegen der Maus zoomt in die Grafik hinein und heraus. Die ist ebenfalls über das Mausrad möglich.

• Halten der **Strg-**Taste und Bewegen der Maus rotiert die Grafik.

• Doppelklick mit der linken Maustaste stellt den ursprünglichen Zoom-/Skalier-/Rotationsstand wieder her.
